IWRC 6×Fi(29) B種 8mm
.png)

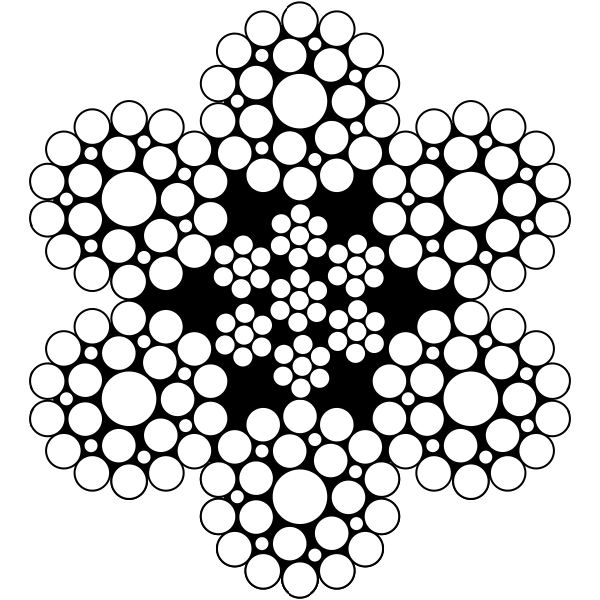

●構成：7×7＋6×Fi[1＋7＋(7)＋14]
平行より。
高い破断力が必要な場合や、高温下での場合に使用される。
高い破断力が必要な場合や、高温下での場合に使用される。
●メーカー規格
| ロープ径 | 最外層素線径 | 断面積 | 破断力 | 概算単位質量 | |
|---|---|---|---|---|---|
| (mm) | (mm) | (mm2) | (tf)*1 | (kN) | (kg/m) |
| 8 | 0.46 | 32.0 | 4.42 | 43.3 | 0.282 |
●安全荷重
| 吊り方 | 2本2点つり | 3本3点つり 4本4点つり 2本4点あだ巻きつり |
|||||
|---|---|---|---|---|---|---|---|
 |
 |
||||||
| つり角度 | 30° | 60° | 90° | 30° | 60° | 90° | |
| 安全 荷重*2 |
(tf)*1 | 1.40 | 1.25 | 1.03 | 2.06 | 1.84 | 1.55 |
| (kN) | 13.7 | 12.3 | 10.1 | 20.2 | 18.0 | 15.2 | |
*1 … 1tf = 1kN/9.806
*2 … 安全荷重 = 破断力÷6×モード係数
*2 … 安全荷重 = 破断力÷6×モード係数
