ハイクロスロープ(HX) 裸 10mm

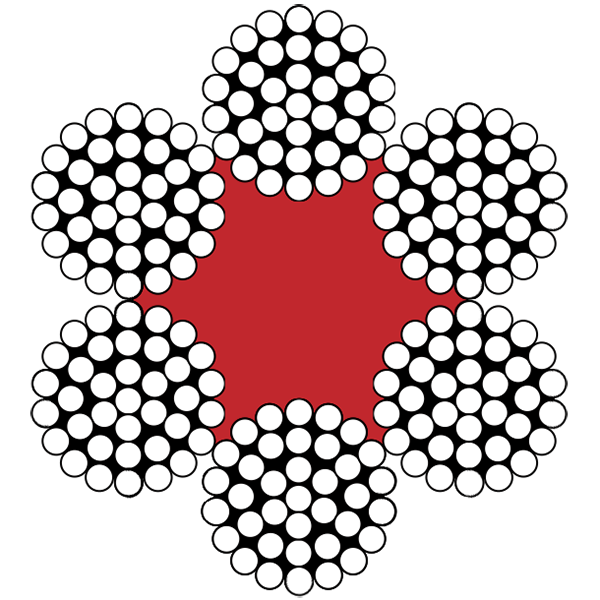

●構成:6×(1+6+12+18)
交差より。
交差よりで極限まで破断力を高めた高強度玉掛け用ワイヤロープ。
6×24比で強度は約25%UP、サイズダウンにより重量は約40%ダウン、柔軟性は2倍柔らかい。
交差よりで極限まで破断力を高めた高強度玉掛け用ワイヤロープ。
6×24比で強度は約25%UP、サイズダウンにより重量は約40%ダウン、柔軟性は2倍柔らかい。
●メーカー規格
ロープ径 | 最外層素線径 | 断面積 | 破断力 | 概算単位質量 | |
---|---|---|---|---|---|
(mm) | (mm) | (mm2) | (tf)*1 | (kN) | (kg/m) |
10 | 0.48 | 39.3 | 7.25 | 71.1 | 0.359 |
●安全荷重
吊り方 | 2本2点つり | 3本3点つり 4本4点つり 2本4点あだ巻きつり |
|||||
---|---|---|---|---|---|---|---|
![]() |
![]() |
||||||
つり角度 | 30° | 60° | 90° | 30° | 60° | 90° | |
安全 荷重*2 |
(tf)*1 | 2.30 | 2.05 | 1.69 | 3.38 | 3.02 | 2.54 |
(kN) | 22.5 | 20.1 | 16.6 | 33.2 | 29.6 | 24.9 |
*1 … 1tf = 1kN/9.806
*2 … 安全荷重 = 破断力÷6×モード係数
