6×24 G種 20mm

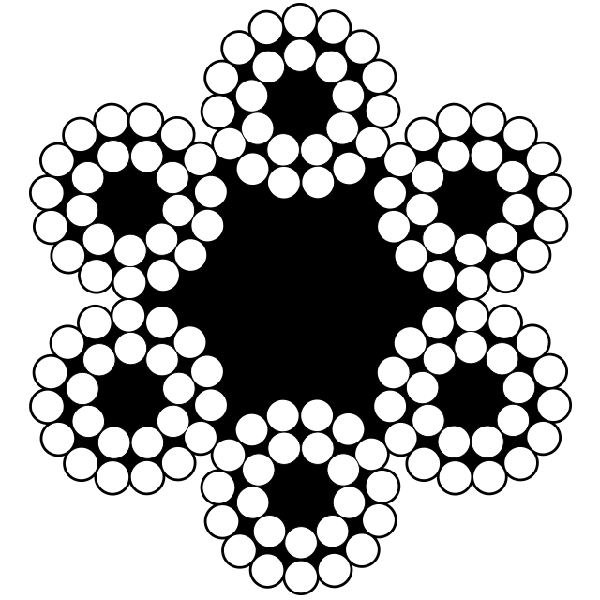

●構成：6×(a+9+15)
交差より。
ストランド心も繊維心であり、柔軟性が良く取り扱いやすいので多く使用される。
ストランド心も繊維心であり、柔軟性が良く取り扱いやすいので多く使用される。
●JIS規格
| ロープ径 | 最外層素線径 | 断面積 | 破断力 | 概算単位質量 | |
|---|---|---|---|---|---|
| (mm) | (mm) | (mm2) | (tf)*1 | (kN) | (kg/m) |
| 20 | 1.10 | 139 | 18.7 | 183 | 1.33 |
●安全荷重
| 吊り方 | 2本2点つり | 3本3点つり 4本4点つり 2本4点あだ巻きつり |
|||||
|---|---|---|---|---|---|---|---|
 |
 |
||||||
| つり角度 | 30° | 60° | 90° | 30° | 60° | 90° | |
| 安全 荷重*2 |
(tf)*1 | 5.91 | 5.29 | 4.35 | 8.71 | 7.78 | 6.53 |
| (kN) | 58.0 | 51.9 | 42.7 | 85.4 | 76.3 | 64.1 | |
*1 … 1tf = 1kN/9.806
*2 … 安全荷重 = 破断力÷6×モード係数
*2 … 安全荷重 = 破断力÷6×モード係数
